Сверлильные машины на электромагнитном основании серии ВЕКТОР МС
Сверлильные машины ВЕКТОР МС на электромагнитном основании предназначены для выполнения и обработки отверстий в условиях, где применение стационарного оборудования является невозможным.
Благодаря своим характеристикам, они идеально подходят для применения в промышленности, в производстве металлических конструкций, для ремонта габаритной техники, станков и технологического оборудования. Незаменимы для работы в полевых условиях.

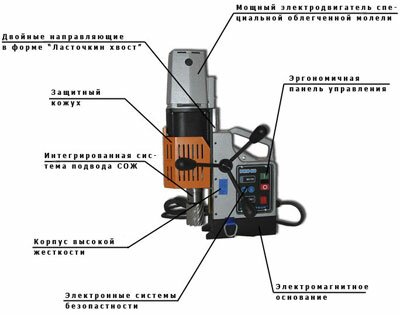

Эти машины характеризует:
- достаточно малая масса
- компактная конструкция
- высокая энерговооруженность
- большая сила притяжения электромагнитного основания
- возможность выполнения отверстий до 120 мм за один проход
- возможность нарезания резьбы
- высокая жесткость, обеспечивающая точность отверстий
- возможность работы в любых положениях
- возможность выполнения отверстий в трубах
- наличие системы подачи СОЖ
- наличие электронных систем и устройств, обеспечивающих безопасность и комфорт работы.
Все машины производятся в соответствии с нормами и требованиями ISO 9001, CE с использованием технологий CAD/CAM и CNC.
Сверлильные машины на территории стран СНГ обеспечиваются фирменным сервисом и полной гаммой запасных частей и расходных материалов, имеющихся на складе ЗАО НПО "ВЕКТОР".
Широкий модельный ряд позволяет потребителю остановить свой выбор на машине, наиболее полно соответствующей его требованиям.
|
|
| |
|
| ХАРАКТЕРИСТИКИ | МС-1 | МС-2 | МС-4 | МС-50 | МС-7 | МС-8 | МС-75 | МС-110 | МС-130 |
1 | Мощность, Вт | 1010 | 1080 | 1080 | 1260 | 1730 | 1860 | 1480 | 1730 | 1860 |
2 | Напряжение/частота
тока, В/Гц | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 |
3 | Шпиндель | Holemaker | - | PRO-4
1/2" x20 | AMT2-C19/2-2 | AMT3-C19/3-2
AMT3-C32/3-2 | AMT3-C19/3-2
AMT3-C32/3-2 | AMT3-C19/3-2
AMT3-C32/3-2 | AMT3-C19/3-3
AMT3-C32/3-3 | PRO-130 |
4 | Количество скоростей | 1 | 2 | 2 | 2 | 4 | 2 | 2 | 4 | 4 |
5 | Плавная регулировка | - | - | - | - | - | + | + | - | + |
6 | Изменение направления
вращения | - | - | - | - | - | + | + | - | + |
7 | Частота вращения,
об/мин | 350 | 180/360 | 430/760 | 210/420 | 110/175/
245/385 | 40-160/
120-470 | 80-110/
160-310 | 100/150/
200/310 | 60-140/
200-470 |
8 | Диаметр сверления
кольцевой фрезой, мм | 40
| 50 | 50
| 65
| 110 | 110 | 90
| 110 | 130 |
9 | Глубина сверления
кольцевой фрезой, мм | 40 | 50 | 50 | 50 | 110 | 110 | 50 | 110 | 110 |
10 | Диаметр сверления
спиральным сверлом, мм | - | 16
| 16 | 18 | 32 | 32 | 32 | 40 | 40 |
11 | Сила притяжения
электромагнита, H | 9500 | 11800
| 10000 | 12000 | 18000 | 18000 | 19000 | 21700 | 21700 |
12 | Диаметр нарезаемой
резьбы, макс, мм | - | - | - | - | M18 | M18 | M24 | M30 | 30
|
13 | Размеры основания, мм | 84х168 | 100х162 | 84x168 | 90х180 | 110х220 | 110х220 | 90х180 | 120х240 | 120x240 |
14 | Высота макс/мин, мм | min.381 | min.275 | 532/388 | 524/433 | 700/506 | 756/514 | 766/552 | 793/579 | 778/662 |
15 | Длина, мм | 305 | 287 | 237 | 300 | 384 | 365 | 371 | 408 | 415 |
16 | Ширина, мм | 181 | 162 | 161 | 265 | 256 | 260 | 228 | 230 | 244 |
17 | Масса, кг | 13,7 | 12 | 12 | 16,9 | 28 | 28,5 | 28 | 32 | 36 |
18 | Расстояние от оси
шпинделя до
основания, мм | 48,5 | 34 | 48,5 | 48,3 | 57 | 57 | 51,9 | 65 | 80,5 |
19 | Расстояние от оси
шпинделя до фронт.
стороны привода,мм | 33 | | 46 | 90 | 80 | 80 | 98,7 | 103,2 | 52 |
|
|
|
|
