Шлифовальные станки 3951ВФ1У, 3952ВФ1У, 3952ВФ1У-130

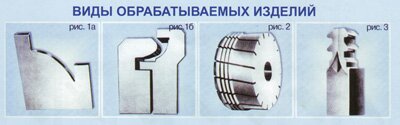

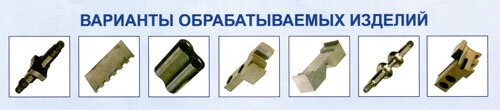

Шлифовальные станки предназначены для шлифования с высокой точностью сложных профилей шаблонов, пуансонов, разъёмных матриц, режущего инструмента и других изделий, профиль которых ограничен прямыми линиями, дугами окружностей и кривыми разнообразной формы.
В зависимости от размеров обрабатываемого изделия гарантируется точность профильной обработки 6-9 мкм при шероховатости поверхности не ниже Ra 0,4 мкм.
Оптическая система всех шлифовальных станков данного типа позволяет работать как в проходящем, так и в отражённом свете с тремя сменными масштабами увеличения: 10х, 25х, 50х. Контроль перемещения координатных столов производится с применением устройства цифровой индикации ЛИР-520.
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШЛИФОВАЛЬНЫХ СТАНКОВ
| ПОКАЗАТЕЛЬ |
3951ВФ1У
|
3952ВФ1У
|
3952ВФ1У-130
|
| Размеры профиля обрабатываемого изделия, мм |
150х60х80 |
250х100х80 |
250х100х130 |
| Наибольшая высота шлифуемого изделия, мм |
80 |
80 |
130 |
| Основные движения суппортов шлифовальной головки: |
|
|
|
| - нижнего: |
|
|
|
| поворот, град |
±45 |
±45 |
±45 |
перемещение в продольном
направлении, мм |
160 |
160 |
160 |
| - верхнего: |
|
|
|
| поворот, град |
±45 |
±45 |
±45 |
перемещение в продольном
направлении, мм |
130 |
130 |
130 |
| Увеличение оптической системы (3 объектива) |
10х, 25х,
50х |
10х, 25х,
50х |
10х, 25х, 50х |
| Рабочая площадь экрана, мм |
500х500 |
500х500 |
500х500 |
| Габарит станка (без пылесоса), мм |
1555х1620х
2000 |
1555х1620х
2000 |
1555х1620х
2000 |
| Масса станка, кг |
1965 |
1965 |
1965 |
| Масса шлифовального станка с принадлежностями, кг |
2200 |
2200 |
2200 |
| Диаметр шлифовального круга, мм |
150 |
200 |
200 |
|
 |
|
 |
|
КОМПЛЕКТ ПОСТАВКИ ОПТИЧЕСКИХ ШЛИФОВАЛЬНЫХ СТАНКОВ МОДЕЛЕЙ 3951ВФ1У, 3952ВФ1У, 3952ВФ1У-130
| Обозначение |
Наименование |
3951ВФ1У
(Кол-во) |
3952ВФ1У,
3952ВФ1У-130
(Кол-во) |
|
Входит в комплект и стоимость шлифовального станка |
|
|
|
Станок в сборе |
1 |
1 |
|
Принадлежности: |
|
|
| 3951ВФ1У.905.000 |
Приспособление для правки круга по образующей |
1 |
1 |
| 3951ВФ1У.906.000 |
Приспособление для балансировки шлифовального круга |
1 |
1 |
| 3951ВФ1.430.418 |
Оправка для балансировки шлифовального круга
(В сборе) |
1 |
-- |
| 3951ВФ1.430.421 |
Гайка
(В сборе) |
1 |
-- |
|
Шайба С.8.05.05
ГОСТ 11371-78 1
(В сборе) |
1 |
-- |
| 3952Ф1.56.001 |
Оправка для балансировки шлифовального круга |
-- |
1 |
|
Объективы АЛ5.917.605: |
|
|
|
10х
|
1 |
1 |
|
25х
|
1 |
1 |
|
50х
|
1 |
1 |
|
Шлифовальный круг
ПП 150х6х32 в сборе с фланцами |
1 |
-- |
| 3951ВФ1.430.419 |
Съемник |
1 |
-- |
|
Шлифовальный круг
ПП 200х6х32 в сборе с фланцами |
-- |
1 |
| 3953ВФ1.450.415 |
Съемник |
-- |
1 |
| 395М1.91.404 |
Хомутик |
1 |
1 |
|
Болт 7002-2472
ГОСТ 13152-67
(Для крепления обрабатываемых деталей) |
2 |
2 |
|
Гайка М8-6Н.05
ГОСТ 11860-85
(Для крепления обрабатываемых деталей) |
2 |
2 |
|
Шайба А.8.05
ГОСТ 11371-78
(Для крепления обрабатываемых деталей) |
2 |
2 |
|
Блок УЦИ ЛИР 520, дискретность 0,001 мм |
1 |
1 |
|
Опора виброизолирующая ОВ-31ТУ2-024-1040-68 |
4 |
4 |
| 395М.92.000 |
Зажим
(Для крепления обрабатываемых деталей) |
1 |
1 |
|
ИНСТРУМЕНТ |
|
|
|
Ключ ИД73-72 |
1 |
1 |
| 395М1.91.401 |
Ключ торцевой специальный
S10 L=250 мм |
1 |
-- |
| 395М1.91.402 |
Ключ торцевой специальный
S10 L=95 мм |
-- |
1 |
|
ЗАПАСНЫЕ ЧАСТИ |
|
|
|
Ремень круглый кольцо
ГОСТ 9833-73: |
|
|
|
200-210-58-2 |
3 |
3 |
|
290-300-58-2 |
3 |
3 |
|
Лампа МО24-25УХЛ4
ИЖ УЦ675.316.001.ТУ |
1 |
1 |
|
Лампа КМ24-90УХЛ4
ТУ16-88 МКАВ.675.250.001 |
3 |
3
|
|
Вставки плавкие
ТУ 16-522.112-74: |
|
|
|
ПВД1-1У3 |
2 |
2 |
|
ПВД1-4У3 |
4 |
4 |
|
ПВД1-2У3 |
5 |
5 |
|
ПВД1-6У3 |
6 |
6 |
|
ДОКУМЕНТЫ |
|
|
| 3951ВФ1У.000.000РЭ |
Руководство по эксплуатации |
1 |
-- |
| 3952ВФ1У.000.000РЭ |
Руководство по эксплуатации |
-- |
1 |
|
Поставляется по требованию заказчика за отдельную плату |
|
|
|
Принадлежности: |
|
|
| ЛЗ-273А.721.000 |
Устройство отсоса из зоны обработки |
1 |
1 |
| 3951ВФ1.910.000 |
Приспособление для шлифования круглых деталей в центрах |
1 |
1 |
| 3951ВФ1.915.000 |
Приспособление для шлифования в центрах, патроне, цанге |
1 |
1 |
| 395МФ10.902.000 |
Глобусный столик |
1 |
1 |
| 395МФ10.904.000 |
Делительное приспособление |
1 |
1 |
| 395МФ10.901.000 |
Поворотный стол |
1 |
1 |
| 395М1.903.000 |
Приспособление для правки круга по радиусу |
1 |
1 |
|
|
|
