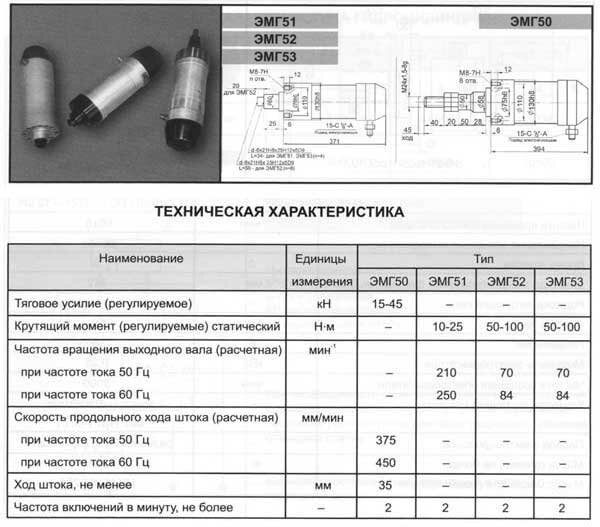

Головки ЭМГ предназначены для механизированного зажима инструмента в шпинделях фрезерных, расточных и других станков, привода кулачков токарных патронов, перемещения пинолей задних бабок. Головки могут встраиваться как во вновь создаваемое оборудование, так и при модернизации действующих станков. Предусмотрено четыре исполнения головок:
- ЭМГ50 - вращающаяся с тянущим выходом;
- ЭМГ51 - стационарная с вращательным выходом;
- ЭМГ52 - вращающаяся с вращательным выходом;
- ЭМГ53 - стационарная с вращательным выходом.
Головки ЭМГ50 и ЭМГ52 устанавливаются непосредственно на шпинделе станка посредством переходного фланца и вращаются вместе с ним. Подвод электроэнергии осуществляется с помощью щеток.
Максимальная скорость вращения шпинделя станка 3200 мин'1.
Указанные головки отбалансированы динамически. Максимальный дисбаланс 30 г/м-с.
Головки ЭМГ51 и ЭМГ53 являются стационарным вариантом головки ЭМГ52.
Головки ЭМГ50, ЭМГ52 и ЭМГ53 содержат встроенный электродвигатель АИС В71.В2.УЗ, головки ЭМГ51 - АИСВ71.В4.УЗ.
Для контроля усилия зажима установлен выключатель ВП61-21А.Ш.12 ТУ 16.642.021.
|
